リチウムイオン電池
近年、電気自動車の分野などでも注目されているリチウムイオン電池ですが、その主な特徴としては、
充電1回で得られるエネルギーの密度が高い。
電圧が高い。
自然放電が少なく、電池容量の縮小も少ない。
などが挙げられます。

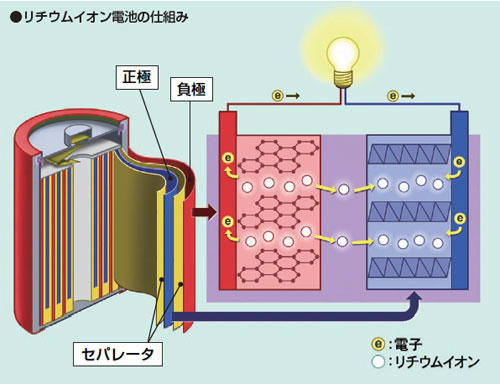

リチウムイオン電池の仕組み
角形
公称電圧(V) 公称容量(mAh) 外形寸法(mm) 質量
MAX(g)
厚み 高さ
3.7 420 5.80 19.15 47.8 11.5
3.7 480 6.00 22.15 47.8 12.6
3.7 700 7.70 22.15 47.8 17.7
3.7 900 10.30 22.15 47.8 24.0
3.7 680 4.35 29.65 47.8 14.6
3.7 850 5.45 29.65 47.8 17.8
3.7 830 6.30 30.15 47.8 20.3
3.7 680 3.80 33.85 49.6 14.9
3.7 830 4.40 33.85 49.8 17.6
3.7 1100 5.40 33.85 50.0 21.8
3.7 820 5.40 33.85 49.6 20.4
3.7 1100 6.35 33.85 49.6 24.0
3.7 1800 10.50 33.85 48.8 38.0
3.7 600 6.35 23.95 35.6 12.4
3.7 650 5.40 29.65 39.8 14.4
3.7 750 4.40 33.85 42.8 15.3
3.7 850 5.40 33.85 42.8 17.6
3.7 750 5.40 33.85 35.8 15.2

リチウムイオン電池の基本性能

円筒形
公称電圧(V) 公称容量(mAh) 外形寸法(mm) 質量
MAX(g)
直径 D 高さ H
3.7 2500 18.1 64.8 47.0
3.7 1900 18.1 64.8 43.3
3.7 1900 18.1 64.8 45.5
3.7 1500 18.1 64.8 46.0
3.7 1100 18.1 64.8 40.0
3.7 1620 18.1 49.3 33.5
1.2 940 13.9 64.7 26.0
1.2 800 13.9 49.2 20.0
1.2 660 13.9 42.9 17.5
